N4系列高壓模塊電源為一款引線式、高精度、超低紋波的DC/DC高壓模塊電源，具有正極性或負極性輸出多種規格，額定輸出電壓從100V至1500V可選，最大輸出功率1.5W。用戶可通過外控電壓或外調多圈電位器，對輸出電壓進行連續線性調節。電源外殼采用低電阻、高導磁率的金屬材料，具備良好的電磁屏蔽性能。

產品特點

? 輸出高穩定性、高精度；

? 極小的輸出紋波；

? 超低的溫度漂移；

? 輸出電壓連續線性可調；

? 金屬殼體、超小體積、重量輕；

? 良好的輸出過載及短路保護功能；

? 低EMI、抗干擾能力強；

? 響應速度快；

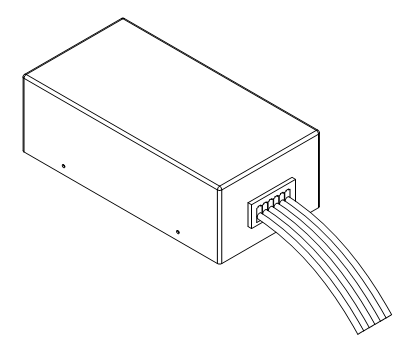

電源軸側圖

典型應用

雪崩管、計數管、光電倍增管、高壓偏置等；

廣泛應用于光譜儀、色譜儀、質譜儀、夜視儀等儀器，面向醫療化工、安檢設備、科學儀器、通訊交通、科學研究、國防軍工等領域。

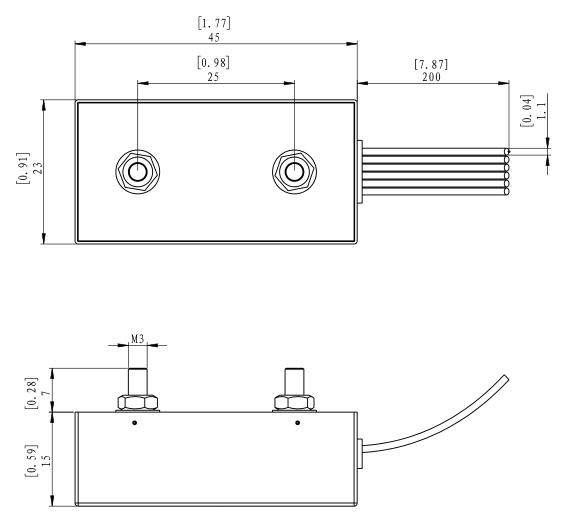

外形結構及尺寸

規格說明

技術參數	規格指標
輸入電壓（典型）	+9VDC±10%	+12VDC±10%	+24VDC±2V
輸出電壓	詳見“典型產品列表”，可根據用戶需求進行特殊定制。
輸出電流
輸出功率	≤1.5W
紋波與噪聲	額定負載下，紋波峰峰值最低小于0.002%額定輸出電壓
電壓調整率	額定負載下，輸入電壓最大允許范圍內，最低小于0.05%
負載調整率	輸入電壓一定，負載從空載至額定，最低小于0.1%
時漂	≤0.05%/h (電源工作30分鐘后)
溫漂	≤0.05%/℃
基準電壓輸出	Vref：+5VDC±1%或+10VDC±1%（Vin≥15V），Ir＞1mA
接地方式	控制與輸入、輸出共地，外殼接地
保護方式	限流型
電位器調節	外接多圈電位器（≥10KΩ）
外控調節	0～+5VDC或0～+10VDC
接地方式	控制與輸入、輸出共地，外殼接地
保護方式	限流型
工作溫度范圍	-25℃～+65℃（工業級）
儲存溫度范圍	-45℃～+85℃（工業級）
相對濕度	20%～85% （無冷凝）
電源重量	約42g
外殼材質	鋅白銅
外形尺寸	452315mm

典型產品列表

電源型號	輸入電壓	輸出電壓范圍	輸出電流	紋波噪聲	電壓調整率	負載調整率
DW-P501-2BN4	+9VDC ±10%	0～+500 V	2 mA	≤0.002%	≤0.05%	≤0.1%
DW-N501-2BN4		0～-500 V
DW-P102-1BN4		0～+1000 V	1 mA	≤0.002%	≤0.05%	≤0.1%
DW-N102-1BN4		0～-1000 V
DW-P152-1BN4		0～+1500 V	1 mA	≤0.002%	≤0.05%	≤0.1%
DW-N152-1BN4		0～-1500 V
DW-P501-2CN4	+12VDC ±10%	0～+200 V	2 mA	≤0.002%	≤0.05%	≤0.1%
DW-N501-2CN4		0～-200 V
DW-P102-1CN4		0～+400 V	1 mA	≤0.002%	≤0.05%	≤0.1%
DW-N102-1CN4		0～-400 V
DW-P152-1CN4		0～+600 V	1 mA	≤0.002%	≤0.05%	≤0.1%
DW-N152-1CN4		0～-600 V
DW-P501-2FN4	+24VDC ±2V	0～+500 V	2 mA	≤0.002%	≤0.05%	≤0.1%
DW-N501-2FN4		0～-500 V
DW-P102-1FN4		0～+1000 V	1 mA	≤0.002%	≤0.05%	≤0.1%
DW-N102-1FN4		0～-1000 V
DW-P152-1FN4		0～+1500 V	1 mA	≤0.002%	≤0.05%	≤0.1%
DW-N152-1FN4		0～-1500 V

引針功能定義

序號	引針符號	功能定義	引針符號	功能定義
1	+Vin（紅）	供電輸入	HV（藍）	高壓輸出
2	GND（黑）	輸入地、輸出地
3	GND1（黑）	控制地
4	Vadj（黃）	控制電壓
5	Vref（綠）	基準電壓
