K1系列高壓模塊電源為一款引針式、高精度、超小型DC/DC高壓模塊電源，具有正極性或負極性輸出多種規格，額定輸出電壓從100V至600V可選，最大輸出功率1W。用戶可通過外控電壓或外調多圈電位器，對輸出電壓進行連續線性調節。電源外殼采用低電阻、高導磁率的金屬材料，具備良好的電磁屏蔽性能。

產品特點

? 輸出高穩定性、高精度；

? 低紋波、低靜態功耗；

? 超低的溫度漂移；

? 輸出電壓連續線性可調；

? 金屬殼體、超小體積、重量輕；

? 良好的輸出過載及短路保護功能；

? 低EMI、抗干擾能力強；

? 響應速度快；

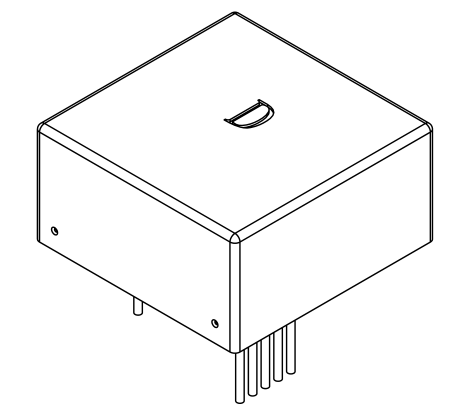

電源軸側圖

典型應用

雪崩管、計數管、高壓偏置等；

廣泛應用于激光測距、光譜儀、核探測、超聲波探傷等領域。

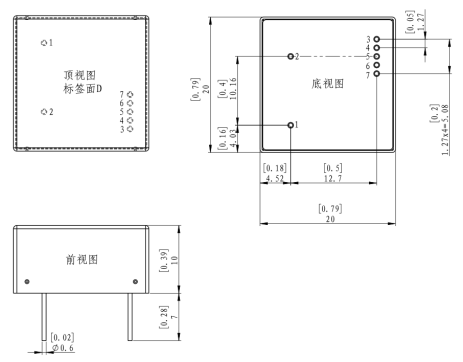

外形結構及尺寸

規格說明

技術參數	規格指標
輸入電壓（典型）	+5VDC±10%	+12VDC±1V	+24VDC±2V
輸出電壓	詳見“典型產品列表”，可根據用戶需求進行特殊定制。
輸出電流
輸出功率	≤1W
紋波與噪聲	額定負載下，紋波峰峰值最低小于0.01%額定輸出電壓
電壓調整率	額定負載下，輸入電壓最大允許范圍內，最低小于0.05%
負載調整率	輸入電壓一定，負載從空載至額定，最低小于0.1%
時漂	≤0.05%/h ?(電源工作30分鐘后)
溫漂	≤0.05%/℃
基準電壓輸出	+2.5VDC±1%，Ir＞1mA	+5VDC±1%或+10VDC±1%（Vin≥15V），Ir＞1mA
接地方式	控制與輸入、輸出共地，外殼接地
保護方式	限流型
電位器輸出	外接多圈電位器（≥10KΩ）
外控電壓輸出	0～+2.5VDC	0～+5VDC或0～+10VDC
靜態電流	≤2mA
接地方式	控制與輸入、輸出共地，外殼接地
保護方式	限流型
工作溫度范圍	-25℃～+65℃（工業級）
儲存溫度范圍	-45℃～+85℃（工業級）
相對濕度	20%～85% （無冷凝）
電源重量	約8g
外殼材質	鋅白銅
外形尺寸	202010mm

典型產品列表

電源型號	輸入電壓	輸出電壓范圍	輸出電流	紋波噪聲	電壓調整率	負載調整率
DW-P201-3AK1	+5VDC ±10%	0～+200 V	3 mA	≤0.02%	≤0.1%	≤0.5%
DW-N201-3AK1		0～-200 V
DW-P301-2AK1		0～+300 V	2 mA	≤0.01%	≤0.1%	≤0.5%
DW-N301-2AK1		0～-300 V
DW-P501-1AK1		0～+500 V	1 mA	≤0.01%	≤0.1%	≤0.5%
DW-N501-1AK1		0～-500 V
DW-P201-3CK1	+12VDC ±1V	0～+200 V	3 mA	≤0.02%	≤0.05%	≤0.1%
DW-N201-3CK1		0～-200 V
DW-P301-2CK1		0～+300 V	2 mA	≤0.01%	≤0.05%	≤0.1%
DW-N301-2CK1		0～-300 V
DW-P501-1.5CK1		0～+500 V	1.5 mA	≤0.01%	≤0.05%	≤0.1%
DW-N501-1.5CK1		0～-500 V
DW-P201-3FK1	+24VDC ±2V	0～+200 V	3 mA	≤0.02%	≤0.05%	≤0.1%
DW-N201-3FK1		0～-200 V
DW-P301-2FK1		0～+300 V	2 mA	≤0.01%	≤0.05%	≤0.1%
DW-N301-2FK1		0～-300 V
DW-P501-1.5FK1		0～+500 V	1.5 mA	≤0.01%	≤0.05%	≤0.1%
DW-N501-1.5FK1		0～-500 V

引針功能定義

序號	引針符號	功能定義	序號	引針符號	功能定義
1	HV	高壓輸出	5	GND1	控制地
2	HGND	輸出地	6	GND	輸入地
3	Vref	基準電壓	7	+Vin	供電輸入
4	Vadj	控制電壓
